科力达全站仪后方交会法放样的基本操作步骤

发布时间:2023-07-28 10:33:39人气:

  后方交会可以说是全站仪最重要的功能之一了,而后方交会法作为工程测量学的一种方法,主要是在待定点上向多个已知点进行水平角观测,并根据已知点的坐标及两个水平角值计算待定点坐标的方法。今天我们就以科力达全站仪442为例来介绍一下后方交会操作步骤。


src=http___img.alicdn.com_bao_uploaded_i3_816833842_O1CN01KH6FVC1eFgRw0Yzee_!!816833842.jpg&refer=http___img.alicdn.jpg

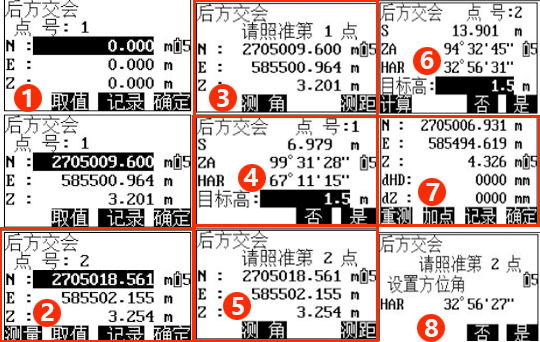

  1、进入全站仪操作界面,在测量模式P3页或菜单界面2页启动后方交会功能,输入1号已知点坐标,按F4确定键。 取值:调用仪器内存坐标。 记录:存储当前坐标。

  2、输入2号已知点坐标,按F1测量键。

  3、照准点1,按F4测距。

  4、测距完成后,按F4是键确认。 如需高程则输入目标高。

  5、照准点2,按F4测距。

  6、测距完成后,按F1计算键。

  7、当dHD、dZ接近0时,表示数据越准确,按F4确定键;如不需要高程则不用关注dZ值。 重测:重新观测已知点。 加点:增加新的已知点。 记录:采用计算结果并记录。

  8、按照提示照准对应已知点按F4是键设置方位角,建站完成。
