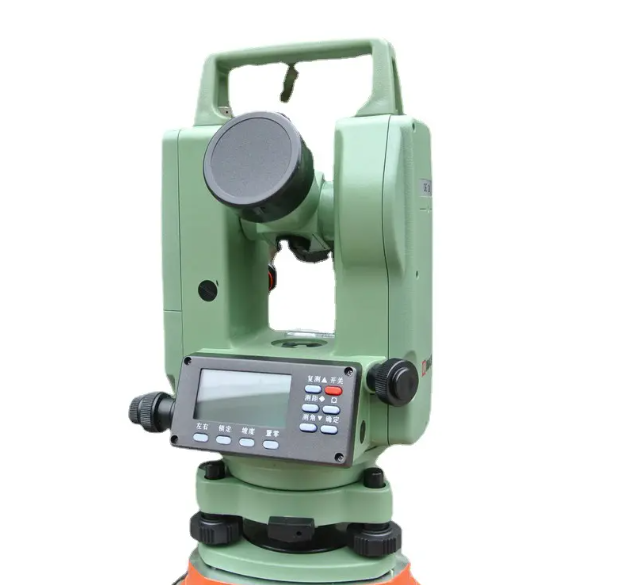

电子激光经纬仪是一种根据角度测量原理设计的测量水平角和垂直角的测量仪器,分为光学经纬仪和电子经纬仪,较为常用的是电子经纬仪。经纬仪是望远镜的机械部件,使望远镜能够指向不同的方向。经纬仪有两个垂直转轴来调节望远镜的方位角和水平高度。
采用增量式数字角度测量系统。水平、垂直角读数分辨率为1″、5″,测角精度为±2″、±5″。大屏幕全中文显示,界面友好,操作简单,特别是激光指向和激光对点采用一键启闭,使用方便。该仪器配有数据内存,可存储500点数据(垂直角、水平角、斜距),存储的数据包含时间信息。
电子激光经纬仪测量步骤:将经纬仪放置在三脚架上,用垂球或光学对点器将仪器中心对准地面测量站点,用水准器平整仪器,用望远镜瞄准测量目标,用水平度盘和垂直度盘测量水平角和垂直角。
经纬仪的分类:按精度分为精密经纬仪和普通经纬仪;根据读数设备,可分为光学经纬仪和游标经纬仪;根据轴系结构,可分为复测经纬仪和方向经纬仪。
此外,还有可自动按编码穿孔记录度盘读数的编码度盘经纬仪;可连续自动瞄准空中目标的自动跟踪经纬仪;利用陀螺定向原理快速独立测量地面位置的陀螺经纬仪和激光经纬仪;具有经纬仪、子午仪、天顶仪三种功能的全能经纬仪;摄影机与经纬仪相结合,用于地面摄影测量。
